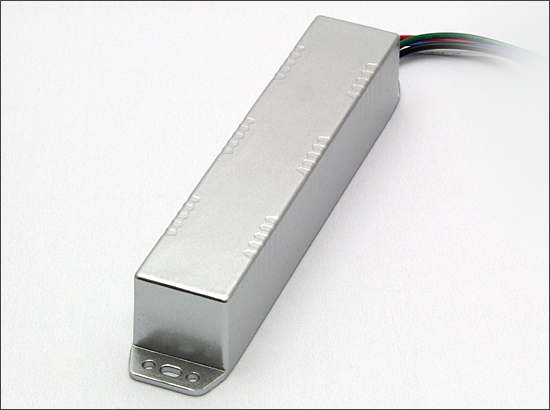

屋外用LED電源
定電流電源 0706
(700mA・45W)
型番:FDCC0706E1LI
仕様一覧
項目 |
内容 |
単位 |
条件 |
FDCC0706E1LI |
出力 |
定格電流 |
mA |
- |
700 |
電圧範囲 |
VDC |
- |
32~64 |
最大電力 |
W |
max. |
45 |
総合変動 |
% |
(※1) |
±5 |
立上り特性 |
ms(typ.) |
(※2) |
1400 |
保持時間 |
ms(typ.) |
(※2) |
5 |
入力 |
電圧 |
VAC |
±10% |
100/200/220 |
周波数 |
Hz |
±2Hz |
50/60 |
力率 |
%(typ.) |
(※3) |
95 |
高調波 |
|
IEC61000-3-2 |
合格 |
効率 |
%(typ.) |
(※3) |
85 |
電流 |
A(typ.) |
100VAC |
0.28 |
200VAC |
0.55 |
漏電流 |
mA |
200VAC |
<0.4 |
保護 |
短絡 |
‐ |
- |
Y |
(復帰方法) |
‐ |
異常状態が解除された後 |
入力電圧再投入にて復帰 |
過電圧過電圧 |
‐ |
|
Y |
(復帰方法) |
‐ |
異常状態が解除された後 |
自動復帰 |
雷サージ |
- |
IEC61000-4-5(コモンモード) |
合格合格 |
環境 |
稼働周囲温度 |
℃ |
- |
‐10~50 |
稼働周囲湿度 |
% |
- |
25~85 |
保管温度 |
℃ |
- |
‐20~70 |
保管湿度 |
% |
- |
25~95 |
安全規格 |
適合認定 |
- |
- |
PSE |
耐圧 |
KVAC |
I/P-O/P |
1.5 |
KVAC |
I/P-F/G |
1.5 |
KVAC |
O/P-F/G |
1.5 |
絶縁 |
MΩ/500VDC |
I/P-O/P |
>100 |
I/P-F/G |
>100 |
O/P-F/G |
>100 |
防水 |
IP |
- |
×7相当 ×7相当 |
本体
(※4) |
寸法 |
㎜ |
L x H x W |
190 x 40 x 63 |
重量 |
kg(typ.) |
- |
0.45 |
梱包
(※5) |
梱包重量 |
kg |
- |
13 |
梱包寸法 |
mm |
L x H x W |
400 x 200 x 250 |
梱包台数 |
台 |
- |
25 |
(※1) |
入力変動、負荷変動、温度変動を含む。 |
(※2) |
100V入力電圧時における最小負荷状態。 |
(※3) |
100V入力電圧時における最大負荷状態。 |
(※4) |
詳細については納入仕様書をご確認ください。 |
(※5) |
梱包仕様は参考値であり、変動する場合があります。 |
(※6) |
仕様は予告なく変更される場合があります。 |
