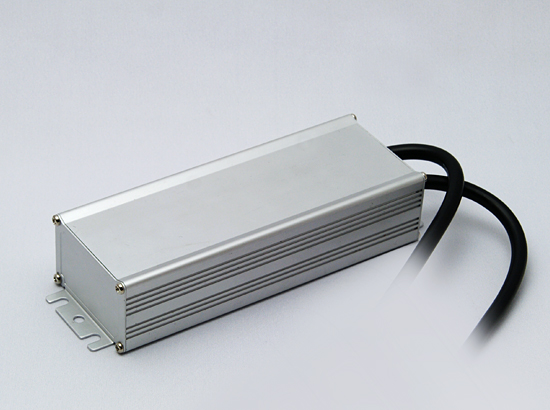

屋外用LED電源
定電流電源 070A
(700mA・91W)
型番：FDCC070AE1KV
仕様一覧
| 項目 |
内容 |
単位 |
条件 |
FDCC070AE1KV |
| 出力 |
定格電流 |
mA |
- |
700 |
| 電圧範囲 |
VDC |
- |
50~130 |
| 最大電力 |
W |
max. |
91 |
| 総合変動 |
% |
（※１） |
±５ |
| 立上り特性 |
ms（typ.) |
（※２） |
1400 |
| 保持時間 |
ms（typ.) |
（※２） |
5 |
| 入力 |
電圧 |
VAC |
±10％ |
100/200/220 |
| 周波数 |
Hz |
±2Hz |
50/60 |
| 力率 |
%（typ.) |
（※３） |
95 |
| 高調波 |
|
IEC61000-3-2 |
合格 |
| 効率 |
%（typ.) |
（※３） |
85 |
| 電流 |
A（typ.） |
100VAC |
1.10 |
| 200VAC |
0.55 |
|
| 漏電流 |
mA |
200VAC |
<0.4 |
| 保護 |
短絡 |
‐ |
- |
Y |
| （復帰方法） |
‐ |
異常状態が解除された後 |
入力電圧再投入にて復帰 |
| 過電圧過電圧 |
‐ |
|
Y |
| （復帰方法） |
‐ |
異常状態が解除された後 |
自動復帰 |
| 雷サージ |
- |
IEC61000-4-5
(コモンモード) |
合格合格 |
| 環境 |
稼働周囲温度 |
℃ |
- |
‐10~50 |
| 稼働周囲湿度 |
% |
- |
25~85 |
| 保管温度 |
℃ |
- |
‐20~70 |
| 保管湿度 |
% |
- |
25~95 |
| 安全規格 |
適合認定 |
- |
- |
PSE |
| 耐圧 |
KVAC |
I/P-O/P |
1.5 |
| KVAC |
I/P-F/G |
1.5 |
| KVAC |
O/P-F/G |
1.5 |
| 絶縁 |
MΩ/500VDC |
I/P-O/P |
>100 |
| I/P-F/G |
>100 |
| O/P-F/G |
>100 |
| 防水 |
IP |
- |
×7相当 ×7相当 |
本体
（※４） |
寸法 |
㎜ |
L x H x W |
190 x 40 x 63 |
| 重量 |
kg（typ.） |
- |
0.8 |
梱包
（※５） |
梱包重量 |
kg |
- |
13 |
| 梱包寸法 |
mm |
L x H x W |
400 x 200 x 250 |
| 梱包台数 |
台 |
- |
12 |
| （※１） |
入力変動、負荷変動、温度変動を含む。 |
| （※２） |
100V入力電圧時における最小負荷状態。 |
| （※３） |
100V入力電圧時における最大負荷状態。 |
|
|
|
| （※４） |
詳細については納入仕様書をご確認ください。 |
| （※５） |
梱包仕様は参考値であり、変動する場合があります。 |
| （※６） |
仕様は予告なく変更される場合があります。 |
